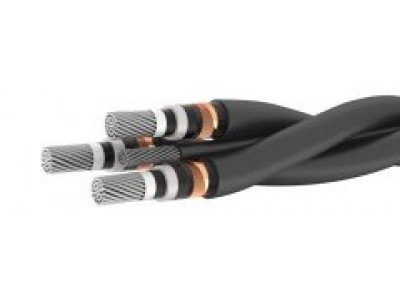

фото с сайта cable.ru
АПвЭмПг

Расшифровка кабеля АПвЭмПг:

А - алюминиевая токопроводящая жила
Пв - изоляция из сшитого полиэтилена
Эм - экран медных проволок и спирально наложенной медной ленты
П - оболочка из полиэтилена
г - герметизация из водоблокирующей ленты

Элементы конструкции кабеля АПвЭмПг:

Токопроводящие жилы – алюминиевые, многопроволочные, уплотненные, круглой формы, соответствуют классу 2 по ГОСТ 22483-77.
Экран по жиле – из электропроводящей сшитой композиции полиэтилена.
Изоляция - из пероксидносшиваемого полиэтилена.
Экран по изоляции – из электропроводящей сшитой композиции полиэтилена. Поверх экрана по изоляции наложен слой из электропроводящей водоблокирующей ленты толщиной не менее 0,2 мм.
Экран - из медных проволок. Поверх проволок спирально наложена медная лента.
Разделительный слой - из водоблокирующей ленты.
Оболочка – из светостабилизированного полиэтилена (черного цвета).
Несущий трос - из стальных оцинкованных проволок номинальным сечением 50 и 64 мм²
Оболочка несущего троса - из светостабилизированного изоляционного сшитого полиэтилена (черного цвета).
Три одножильных кабеля скручены вокруг изолированного несущего стального троса.

Область применения кабеля АПвЭмПг:

Кабели предназначены для передачи и распределения энергии в линиях электропередачи на номинальное переменное напряжение 6, 10, 20 и 35 кВ номинальной частотой 50 Гц.
Кабели предназначены для прокладки на воздухе, в земле, в воде и в густонаселенных районах и заповедниках.
Кабели по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют международному стандарту МЭК 60502-2.
Кабели применяются для линий электропередачи, для прокладки в земле (траншеях) при условии отсутствия опасности механических повреждений.
Также кабели могут быть использованы при переходе воздушной линии в подземную или подводную (в несудоходных водоёмах) без использования дополнительных соединительных муфт.

Технические характеристики кабеля АПвЭмПг:

Вид климатического исполнения кабелей УХЛ, категории 1 и 2 по ГОСТ 15150-69, включая прокладку в земле и воде.
Диапазон температур эксплуатации от - 60°С до + 50°С
Кабели должны быть стойкими к воздействию повышенной температуры окружающей среды до 50°С.
Кабели должны быть стойкими к воздействию пониженной температуры окружающей среды до - 60°С.
Монтаж кабелей проводится при температуре окружающей среды не ниже минус 20°С.
Минимальный радиус изгиба кабелей при прокладке и монтаже на опорах не менее 15Dн.
Кабели стойки к воздействию солнечного излучения
При повреждении оболочки кабелей проникновение воды не должно превышать 1500 мм в обе стороны от места повреждения оболочки.
Длительно допустимая температура нагрева жил кабелей – 90°С
Предельно допустимая температура нагрева жил кабелей при коротком замыкании – 250°С.
Материалы конструкции кабелей при установленной температуре их хранения и эксплуатации не выделяют вредных продуктов в концентрациях, опасных для организма человека и загрязняющих окружающую среду.
Кабели должны прокладываться в соответствии с действующими «Правилами устройства электроустановок» (ПУЭ) и действующей документацией, утвержденной в установленном порядке.
Усилия тяжения рассчитываются с учетом способов крепления тянущих зажимов к кабелю. При креплении тянущих зажимов к токопроводящей жиле усилие тяги не должно превышать 30 Н/мм².
После монтажа (прокладки) кабелей рекомендуется проводить испытание кабельной линии переменным напряжением 3U0 частотой 0,1 Гц в течение 30 мин или переменным номинальным напряжением U0 в течение 24 ч, приложенным между жилой и экраном, где U0 – номинальное напряжение кабеля между жилой и экраном в нормальном режиме эксплуатации, кВ.
Для кабелей напряжением 6, 10, 20, 35 кВ значения U0 составляют 3, 6; 6; 12; 18 кВ соответственно.
Срок эксплуатации кабеля - не менее 30 лет при соблюдении требований по эксплуатации, транспортированию и хранению.

Нормативный документ: ТУ 3530-064-210059747-2009
