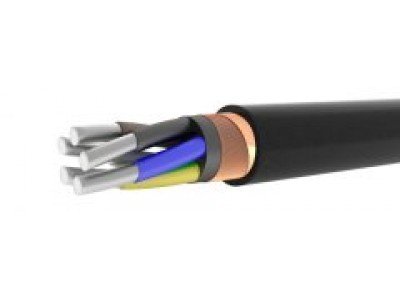

АВВГЭнг(A)-LS

Расшифровка кабеля АВВГЭнг(A)-LS:

А - Алюминиевая токопроводящая жила
В - Изоляция жил из поливинилхлоридного пластиката
В - Оболочка из поливинилхлоридного пластиката
Г - Отсутствие защитных покровов
Э - Экран из медных проволок и спирально наложенной медной ленты или медной фольги (в зависимости от конструкции кабеля)
нг-LS - Изоляция жил и оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением

Элементы конструкции кабеля АВВГЭнг(A)-LS:

1.Токопроводящая жила – алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2.Изоляция – в кабелях марок кабеля АВВГЭнг(A)-LS из поливинилхлоридного пластиката пониженной пожароопасности.
3.Скрутка- изолированные жилы двух, трех- и четырехжильные кабелей скручены. Жилы трех- и четырехжильных кабелей скручены вокруг жгута , экструдированного из поливинилхлоридной композиций пониженной пожароопасности.
3. Поясная изоляция - из поливинилхлоридной композиции пониженной пожароопасности. В одножильных кабелях поверх изоляции накладывается обмотка из электропроводящей кабельной бумаги или электропроводящей полимерной ленты.
4.Экран – из медных проволок и спирально наложенной медной ленты.
5.Разделительный слой – из ленты электроизоляционной стеклянной или из стеклослюдосодержащей ленты.
6.Оболочка –из поливинилхлоридной композиции пониженной пожароопасности.

Область применения кабеля АВВГЭнг(A)-LS:

Кабели предназначенные для передачи и распределения электрической энергии в стационарных электротехнических установках, где требуется высокий уровень электрической и механической защиты, на номинальное переменное напряжение до 1000 В номинальной частотой 50Гц
Кабели предназначены для групповой прокладки в кабельных сооружениях и производственных помещениях.
Кабели марки АВВГЭнг(A)-LS, могут применяться во взрывоопасных зонах всех классов.

Класс пожарной опасности по ГОСТ Р 53315-2009 - П1.8.2.2.2.

Технические характеристики кабеля АВВГЭнг(A)-LS:

- Вид климатического исполнения УХЛ и Т, категории размещения 1 и 5 по ГОСТ 15150-69
- Диапазон температур эксплуатации от - 50°С до + 50°С
- Относительная влажность воздуха при температуре до +35?С до 98%
- Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже………………-15°С
- Минимальный радиус изгиба при прокладке
для одножильных кабелей……………………10 наружных диаметров
для многожильных кабелей………………….7,5 наружных диаметров
- Длительно допустимая температура нагрева жил кабелей при эксплуатации не более:
для кабелей марок ВВГЭнг-LS, АВВГЭнг-LS…………………70°С
- Максимально допустимая температура нагрева жил при токах короткого замыкания:
для кабелей марок ВВГЭнг-LS, АВВГЭнг-LS………..160°С
- Продолжительность короткого замыкания не должна превышать 4 с
- Допустимый нагрев жил кабелей в аварийном режиме не более
для кабелей марок ВВГЭнг-LS, АВВГЭнг-LS ………..80°С
- Продолжительность работы кабелей в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.
- Кабели, не распространяют горение при прокладке в пучках
- Дымообразование при горении и тлении кабелей марок АВВГЭнг-LS не приводит к снижению светопроницаемости в испытательной камере более чем на 50%.
- Строительная длина кабелей для сечений основных жил:

• 1,5 - 16 мм² ……………………. 450 м


• 25 - 70 мм² ……………………. 300 м


• 95 мм² и выше ……………….. 200 м

- Срок службы кабеля АВВГЭнг(A)-LS - не менее 30 лет при соблюдении требований по транспортированию, хранению, прокладке (монтажу) и эксплуатации.
- Гарантийный срок эксплуатации – 5 лет
